Sestava rozvaděčů HELGA 2E-N
Popis produktu – Sestava rozvaděčů HELGA 2E-N

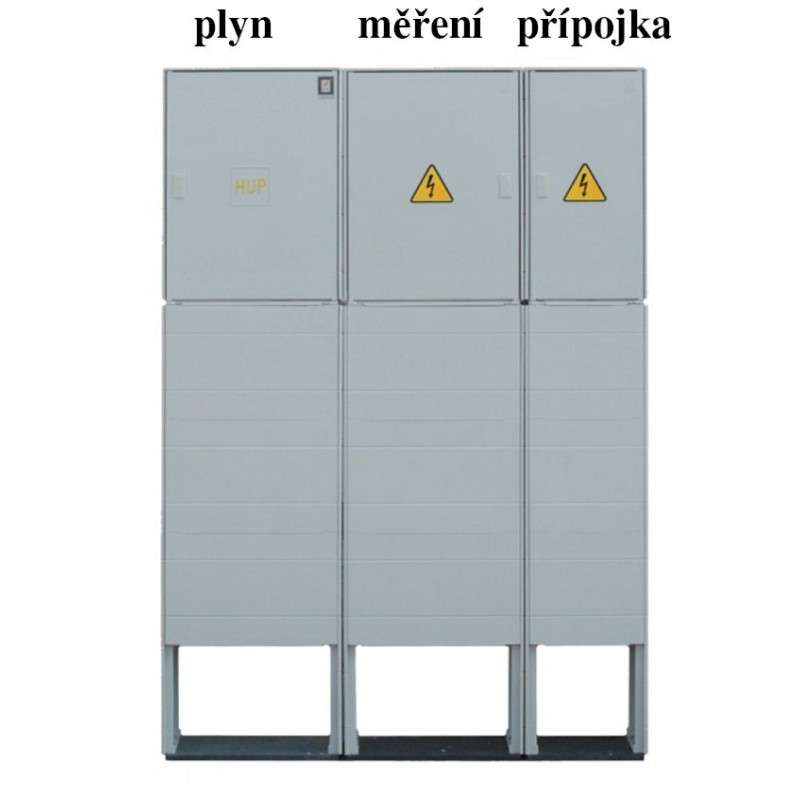

Sestava rozvaděčů HELGA 2E-N je určena pro rodinné domy a zahrnuje plynoměrovou skříň APZ/NK-7, dvoutarifní třífázový elektroměrový rozvaděč ER 212/NKP7P pro měření do 40A a pojistkovou skříň SS 100/NKE1P. Tato sestava je osazena na samostatně stojícím pilíři a je dodávána bez hlavního jističe, který lze zakoupit jako příslušenství. V případě zakoupení jističe je možné sestavu dodat již s nainstalovaným jističem.
Plynoměrová skříň zabezpečuje efektivní měření spotřeby plynu, zatímco elektroměrový rozvaděč zajišťuje dvoutarifní měření elektrické energie. Sestava je vyrobena z plastového materiálu a má krytí IP 44, což znamená, že je chráněna proti vniknutí pevných předmětů a stříkající vodě. Napětí v systému dosahuje 230/400V a maximální proudová zatížitelnost činí 40 A.
Pro koho je určen
Tato sestava rozvaděčů je určena pro rodinné domy, kde je potřeba efektivně měřit jak spotřebu plynu, tak elektrické energie. Je vhodná pro instalaci v různých typech obytných budov, kde uživatelé vyžadují dvoutarifní měření elektrické energie a potřebují spolehlivé zařízení pro správu energie a plynu.
Hlavní výhody
- Komplexní řešení pro měření plynu a elektrické energie v jednom zařízení.
- Možnost zakoupení hlavního jističe jako příslušenství.
- Snadná montáž na samostatně stojícím pilíři.
- Plastový materiál s krytím IP 44 zajišťuje ochranu před vodou a prachem.
- Maximální proudová zatížitelnost 40 A pro efektivní provoz.
Použití a montáž
Sestava je navržena pro snadnou instalaci, přičemž se osazuje na samostatný pilíř. Hlavní jističi nejsou součástí dodávky, je však možné je přikoupit. Sestava splňuje platnou legislativu a je certifikována pro použití v distribučních sítích ČEZ a EG.D.
Další informace
Rozměry rozvaděče jsou 1250 x 1835 x 250 mm. Sestava zahrnuje elektroměrový rozvaděč pro jeden elektroměr a skříň pro HUP. Maximální průtok plynu je 6 m3/hod a průřez přívodních vodičů je 240 mm2. Uzavírání dveří je řešeno čtyřhranem 6x6 mm a velikost pojistkových spodků je 00 (160 A). Jmenovitý kmitočet činí 50 Hz.
Doplňkové parametry
| Kategorie: | Sestavy rozvaděčů |
|---|---|
| Distribuční síť: | ČEZ, EG.D |
| Hlavní jistič: | B10/3p, 10 A, 10 kA, B16/3p, 16 A, 10 kA, B20/3p, 20 A, 10 kA, B25/3p, 25 A, 10 kA, B32/3p, 32 A, 10 kA, bez hlavního jističe |
| Hlavní vypínač: | 25 A |
| Jistič HDO 6 A: | 1 |
| Jmenovitý kmitočet: | 50 Hz |
| Krytí rozvaděče: | IP 44 |
| Materiál rozvaděče: | plastový |
| Max. průtok plynu: | 6 m3/hod |
| Napětí: | 230/400V |
| Počet elektroměrů: | 1 |
| Počet HDO: | 1 |
| Proudová zatížitelnost: | 40 A |
| Průřez přívodních vodičů: | 240 mm2 |
| Rozměry ŠxVxH: | 1250 x 1835 x 250 |
| Složení sestavy rozvaděčů: | elektroměrový rozvaděč + skříň pro HUP |
| Typ měření: | 3f s HDO |
| Uzavírání dveří: | čtyřhran 6x6 mm |
| Velikost pojistkových spodků: | 00 (160 A) |
| Způsob osazení: | samostatný pilíř |
